超精密加工中心 UVM系列

• 應用
• 功能
• 主要規格
• 加工示例

功能

UVM系列在秉承高速、優質加工理念的基礎上開發、搭載超精密空氣靜壓軸承主軸。這是一款高精度機器、適合精密模具應用。
與傳統機種相比、該機器有助于確保降低運行成本、明顯提高加工品質。

該設備預期可實現以下特定效果：

1. 標配 60,000 min^-1 主軸
   => 縮短了加工時間
2. 使用非接觸空氣軸承，主軸服役壽命幾乎無限長
   即使主軸受損，其維修成本也比其他機床的主軸低得多。
   => 降低了維修成本

3. 實現主軸的高旋轉精度，延長了刀具壽命
   此外，主軸高速旋轉沒有時間限制，可以只使用小直徑刀具加工。

4. 大大提高了加工表面的質量
   => 縮短了人工拋光時間
5. 大大提高了加工精度
   => 實現了高附加值加工
6. 使用一臺機器和各種選件（如旋轉工作臺）完成不同類型的加工作業
   => 該機器能提供各種類型的功能

7. 綜合支持軟件 "UVM-TSA“
   => 通過本公司獨家軟件、支持自動化和高精度加工

高速空氣軸承主軸

主軸轉速：60000 min^-1

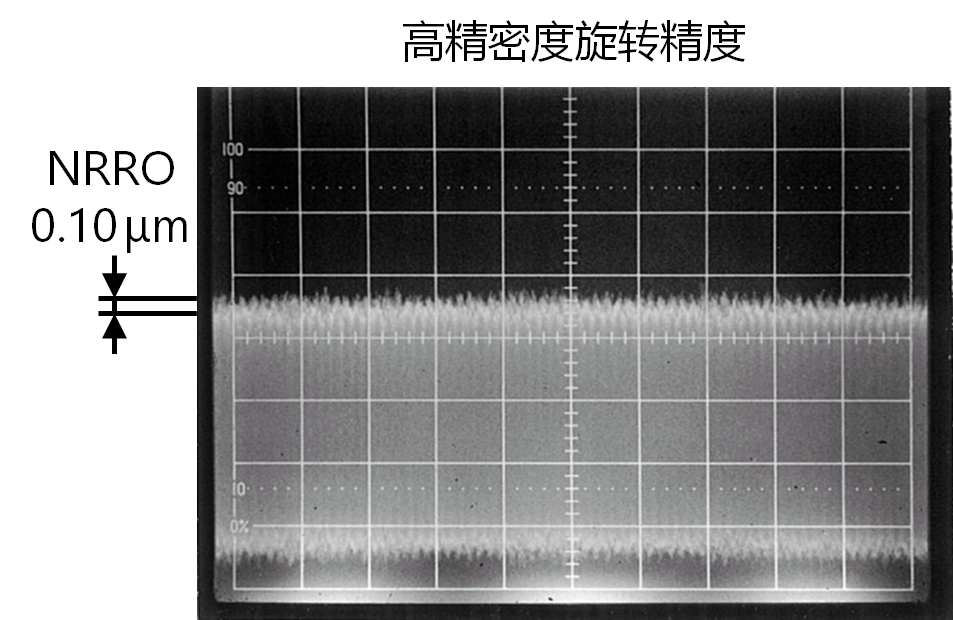

NRRO(*)：0.10 μm
TIR：1 μm

(*1) 通過“單點異步誤差運動”方法測量

1. 高速且發熱量低（請參考下圖）

• 通過縮短暖機時間以提高加工效率
• 提高加工精度

2. 高旋轉精度

• 實現高質量加工表面
• 延長了刀具壽命

3.半永久軸承壽命

• 可實現高速連續加工
• 維護成本降低

4.低振動、低噪音

• 實現高品質加工表面
• 改善作業環境

主軸軸承方式不同對比性能

線性馬達驅動

實現高精度輪廓加工

使用高進給速率加工優質表面，為 X、Y 和 Z 軸提供線性馬達驅動系統。
通過高度進給實現平滑加工面品質。

1. 由于空動最小化，實現了圍繞象限切換區域執行優質平滑加工。
2. 消除滾珠絲杠容易產生的旋轉偏擺 →提高平面加工品質。

高精度定位和平滑進給

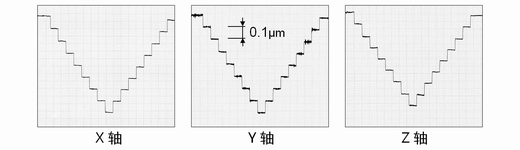

實現了 0.1 μm 可靠步進進給，為 X、Y 和 Z 3 個線性軸提供了 0.01 μm 編程分辨率。

高效冷卻系統

UVM-700C(H)

提高熱穩定性 將熱變形降低到最小

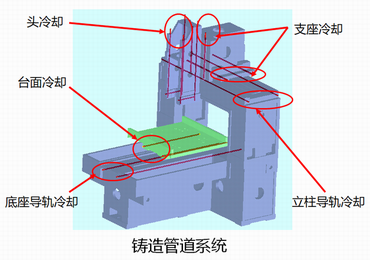

結構鑄造時冷卻管采用芝浦機械獨有的鑄造技術。

UVM-450D(H),UVM-700E(5AD)

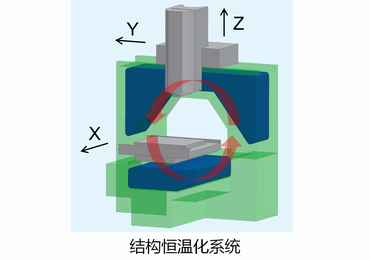

結構恒溫化系統
在機體內充滿溫度受控的媒介液使其循環

各種應用

（1）工件旋轉和分度（C1軸）

示例

• 交叉槽加工
• 旋削
• 菲涅爾透鏡加工

（2）刀具分度(A軸）

示例

• 槽加工
• 通過逐漸更改角度進行槽加工
• 自動刀具更換
  （小塔）

自動化應用

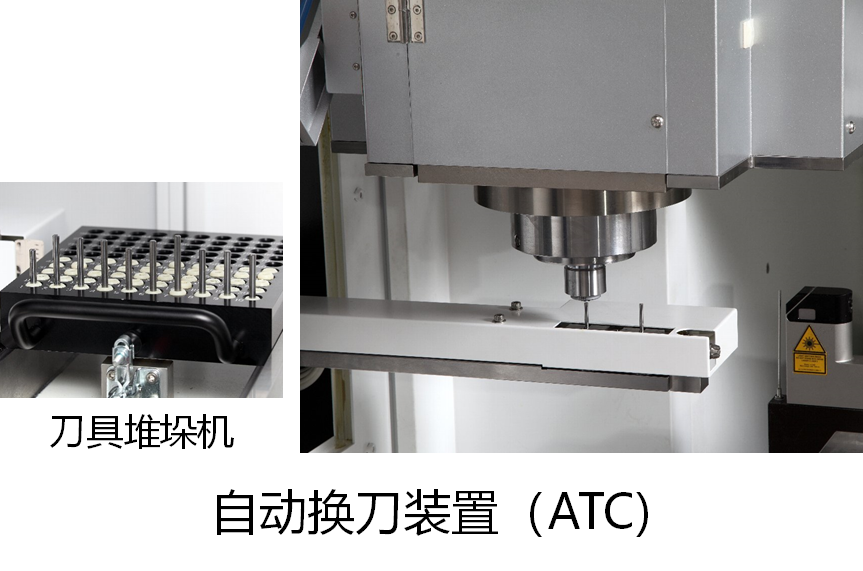

1.自動更換刀具裝置（ATC）

能夠?qū)崿F(xiàn)刀具長壽命的空氣軸承主軸配合ATC功能可以實現長時間連續高速加工

(1) 刀具直夾式系統

實現刀具直接更換

(2) 能夠換刀的刀具刀柄：

φ4mm 或 φ6mm

(3) 刀庫：50把（選配：100把）

2.自動刀具長度測量裝置

激光式、直線式以及攝影式可以自動檢測刀尖位置

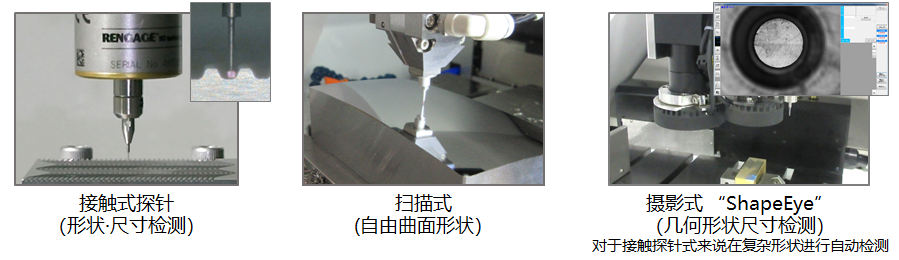

3.工件自動檢測裝置

配合被加工物的機上檢測功能（形狀·尺寸·自由曲面·幾何形狀尺寸）

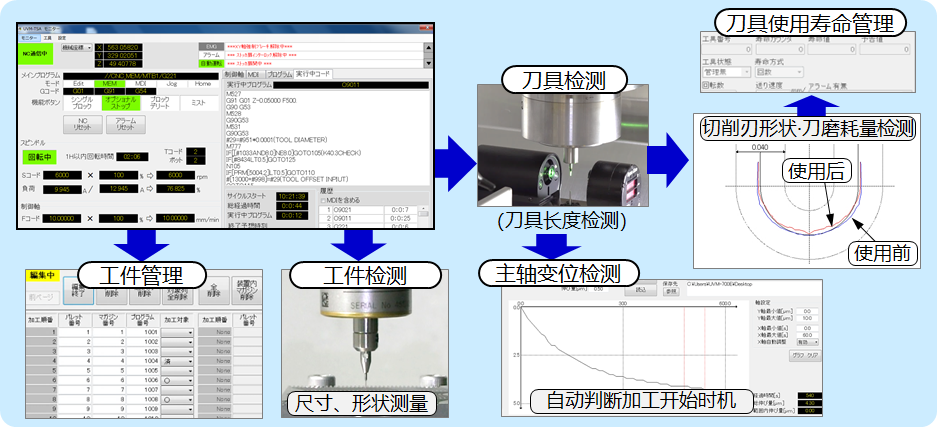

4.綜合支持軟件"UVM-TSA"（申請專利中）

通過本公司獨家軟件、支持自動化和高精度加工
